Профиль CD-60, 3 м

CD-60 – профиль, который применяется как основной профиль для создания гипсокартонных констукций, при обшивке потолков и стен гипсокартоном.

Профиль имеет П-образную форму с изогнутыми внутрь краями для усиления жесткости самого профиля.

Металлический профиль для гипсокартона обладает такими преимуществами, как легкость в монтаже и прочность.

Толщина стали профиля CD -60 бывает 0,4 мм, 0,45 мм, 0,55 мм.

Длинна профиля 3 м и 4 м.

CD-60 профиль применяется в паре с направляющим для него профилем UD-27, с помощью которого CD-60 профиль фиксируется по обеим краям. А по всей длине, с шагом 0,6-0,9м, он крепится с помощью специального П-образного крепления.

Особенность профиля CD является продольные канавки, которые центрируют шуруп при его ввинчивании.

Какой бывает?

Толщина: 0,4 – 0,6 мм

В торговых сетях, а чаще на рынке можно найти эконом вариант – толщину 0,37 мм

Длина: 3 и 4 метра

Иногда для торговых сетей производитель делает длину 2,7 м

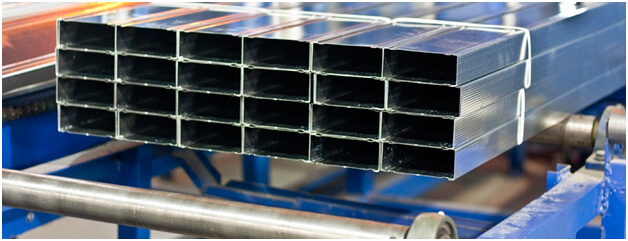

Толщина стали непосредственно влияет на прочность и вес и прочность профиля

CD профиль	Толщина стали, мм	Вес профиля, кг
3 метра длиной	0,40	1,6
	0,45	1,8
	0,55	2,4
4 метра длиной	0,40	2,0
	0,45	2,2
	0,55	3,0

Для чего используется?

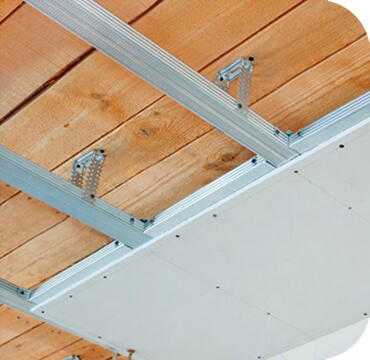

Каркас из CD профиля

Профиль CD-60 используется для монтажа каркаса, на который потом крепят листы гипсокартона, плиты OSB 3, ДСП, МДФ-плит.

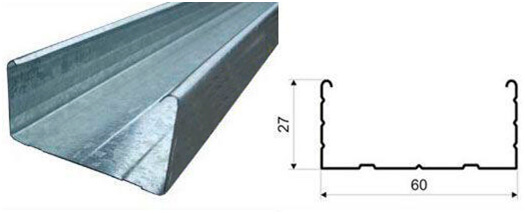

Название пошло от формы изогнутых внутрь краями - по форму напоминающих буквы «С»

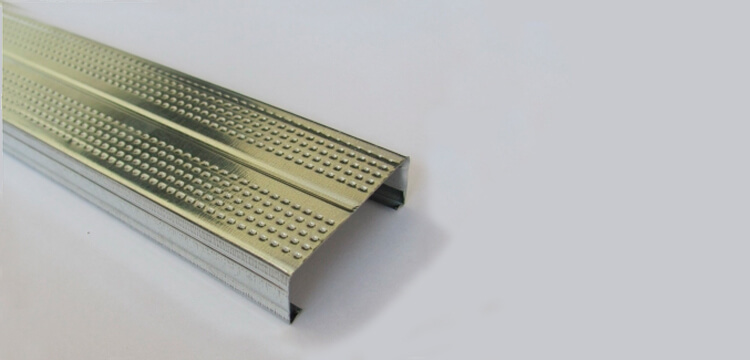

Особенностью профиля CD является продольная канавка, которая центрируют шуруп при его ввинчивании.

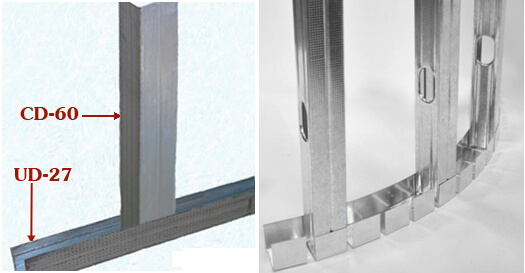

Профиль CD-60 применяется в паре с профилем UD-27, в который вставляется CD

Преимущества металла:



• устойчив ко всем окружающим факторам;
• прочная и надёжная конструкция;
• долговечен, так как изготовлен из листов оцинкованной жести толщиной до 0,6 мм, которая поддается реставрации;
• лёгкость в монтаже.

Из чего делается?

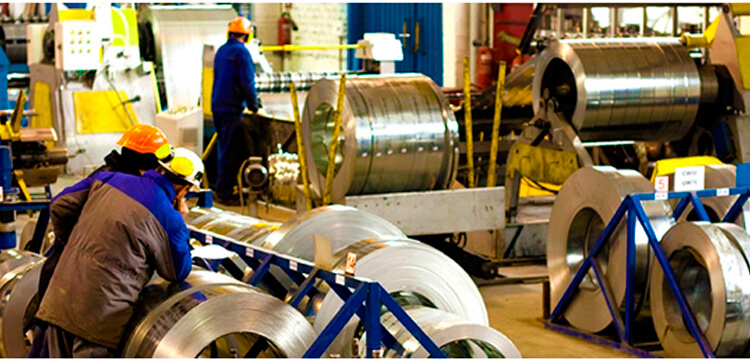

Профиль для гипсокартона CD-60, производиться из оцинкованного метала. В Украине существует достаточно заводов по производству данной продукции. В нашем интернет-магазине стройматериалов Wikibud продаётся профиль Мариупольского металлургического завода.

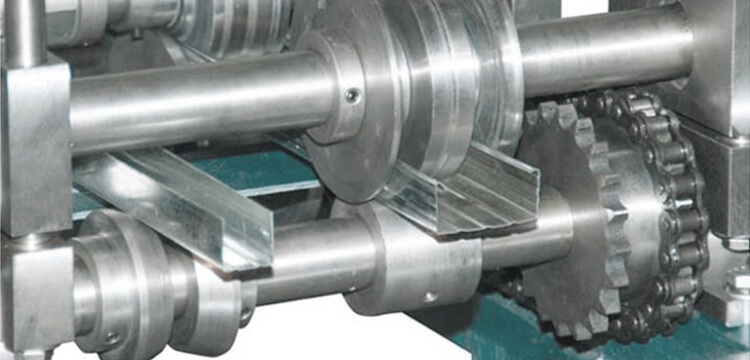

Процесс производства CD проифля

Как крепится к стене?

Чем ближе профиль будет расположен друг к другу, тем прочнее будет гипсокартонная стена. Как правило, на расстоянии 60 см, т.к. это стандартная ширина матов минваты, которая предназначена для звуко- и тепло - изоляции.

Рассмотрим наиболее популярный способ использования металлического профиля

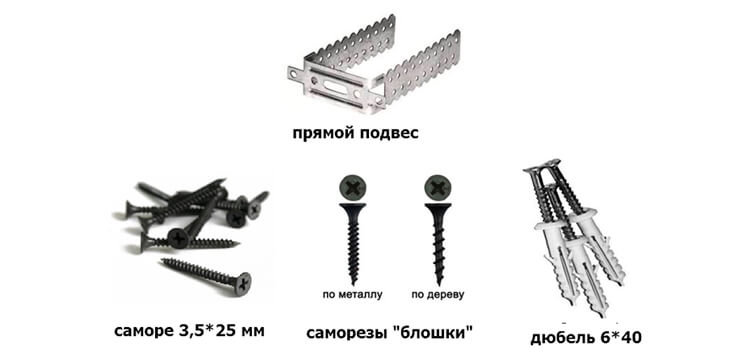

Саморезы 3,5*25 мм длиной – для привинчивания гипсокартона к профилю

Саморезы 3,5*9,5 мм – блохи – для привинчивания профиля к - П - кронштейну

Дюбель ударный 6*40 мм длинной – для крепления - П - кронштейна к стене

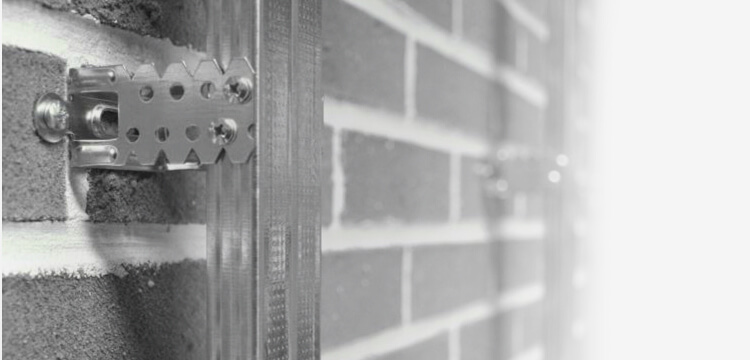

Профиль крепится к стене по уровню с помощью - П - («пэ» -простого или прямого) образного соединителя, который позволяет установить профиль на необходимом расстоянии от стены

Профиль для гипсокартона имеет загнутые внутрь края, из-за чего получается определённый упор

Монтируется подвес на профиль с помощью шурупов (9,5 мм-блохи). В таких работах широкая стена выполняет роль удобного основания, на которое сортируются гипсокартонные листы с использованием специальных соединителей

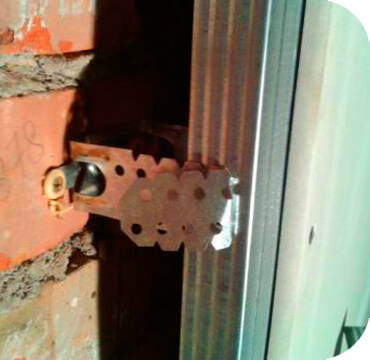

Как установить профиль к стене (крепление при помощи –П– соединений)

На листе бумаги подготовьте план чертежа и после этого отметьте уровень на стенах. Направляющий профиль нужно крепить с помощью дюбелей (с шагом 60 см). Разрезается профиль специальными ножницами для металла, можно использовать болгарку.

Расстояние между профилями 40 – 60 см

Далее нужно наложить направляющий профиль на стену и отметить крестиками места его крепления. Расстояние от стены до центра профиля должно составлять не больше 50 см. Все остальные профили монтируются с расстоянием в 60 см от центра до центра профиля. Последний лист гипсокартона должен быть шириной более 20 сантиметров.

Расстояние между -П- подвесом 70 – 80 см

Следующий шаг – крепление - П - подвесов, расстояние между которыми должно составлять по вертикали 80 см. Крепление осуществляется с помощью дюбелей. Для этого профиль вставляется в направляющую по меткам. Нужно приложить подвес и разметить отверстия для крепления

После всех выполненных действий, с помощью саморезов нужно выставить и закрепить профиля к подвесам и направляющим.

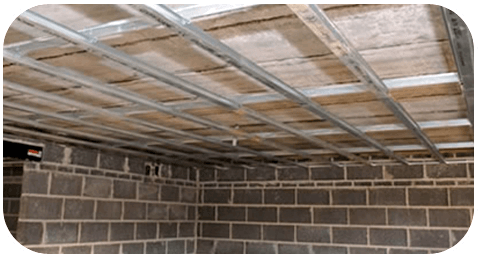

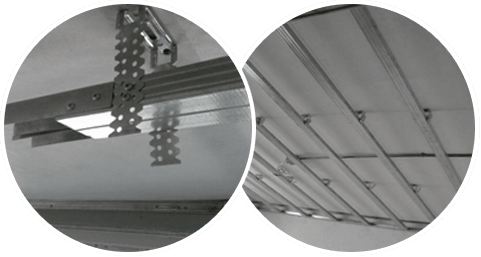

Как профиль крепится к потолку

(1) При помощи стандартного - П - подвеса. Он позволяет отодвинуть гипсокартон от потолочной плиты перекрытия на 3-10 см

(2) При помощи системы скользящих подвесов, когда гипсокартонные листы нужно отодвинуть от перекрытий потолка на 50-100 см

Для отодвижения профиля от потолка используется специальный подвес - система скользящих подвесов, которая состоит из таких элементов

①

Две спицы 250, 500 или 1000 мм

②

Подвес Т-поворотный

③

СD cоединитель одноуровневый -краб

Стержень, в свою очередь, крепят в бетонную плиту потолка с помощью усиленного дюбеля 6/40 - биербах. Деталь соединяется с профилем CD путём поворотного защёлкивания.

На 30 м2 гипсокартонной стены необходимо

Наименование	Единица измерения	Количество
Профиль CD-60, 3м	шт.	8
Профиль направляющий UD-27, 3м	шт	8
Подвес прямой -П-	шт.	52
Саморезы 9,5 мм, блохи	шт.	81
Дюбель 6/40	шт.	66
Шуруп TN 25	шт.	510
Лента армирующая для швов (серпянка)	м	35
Фюгенфюллер - шпкалевка для швов	кг	10

Как сэкономить?

Вместо стоечного CD профиля можно использовать деревянный брус. Недостатком такого метода является то, что дерево поддаётся воздействию окружающей среды и со временем может испортится

~~~

Увеличить расстояние между профилями,( рекомендуется через 40-60 см)

~~~

Можно использовать более тонкую сталь

~~~

Минус последних вариантов – понижение прочности конструкции
