Круглый негибкий провод, используемый для подачи и распределения электроэнергии на стационарных объектах промышленного и бытового назначения, способный обеспечить напряжение от 660 В до 3 кВ.
ВВГ – круглый негибкий провод, используемый для подачи и распределения электроэнергии на стационарных объектах промышленного и бытового назначения, способный обеспечить напряжение от 660В до 3 кВ

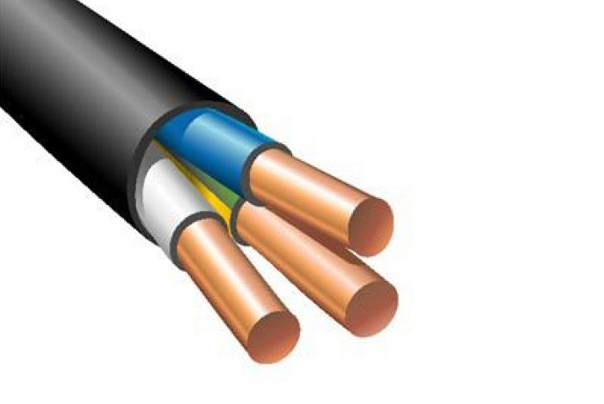

ВВГ – круглый негибкий
ВВГ – круглый негибкий провод, предназначенный для передачи и распределения электроэнергии в промышленных и бытовых сетях, с переменным напряжением не более 1-3 кВ и частотой 50 Гц. Используется для питающих линий как внутри помещений (с нормальным и повышенным уровнем влажности), так и на открытых объектах стационарного типа (распределительных блоках, эстакадах и т.д.). Не применяются для прокладывания подземных коммуникаций.

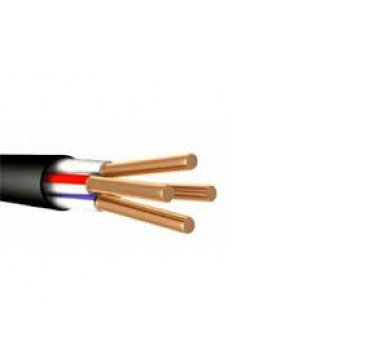

Негибкий провод для передачи и распределения электроэнергии
Кабель ВВГ имеет от 1 до 5 медных жил в поливинилхлоридной изоляции и оболочке, которые могут быть как многопроволочными, так и цельнолитыми. Кроме того, жилы могут быть как равного между собой сечения, так и разного – с меньшим сечением бывают жилы заземления и/или нулевые. А также бывают круглыми или секторными: с углами от 60 до 180º (60, 72, 90, 100, 120,180) – в первом случае они имеют дополнительный экструдированный изоляционный слой, а во втором – внутреннюю оболочку.
С помощью кабеля ВВГ решается большое количество инженерно-технических задач организации силовых электрических линий передающего типа, прежде всего, за счет широких возможностей и вариантов его монтажа. Например, кабель 3*2,5; 3*1,5; 2*1,5 и 2*2,5 широко используется на объектах бытового назначения. Их монтаж возможен как непосредственно по поверхности стен (скрытым и наружным способом), так и подвесным вариантом, по воздуху. Несмотря на то, что в траншеях укладка кабеля не рекомендуется, при наличии предварительно подготовленного монтажного канала – это в некоторых случаях допустимо.

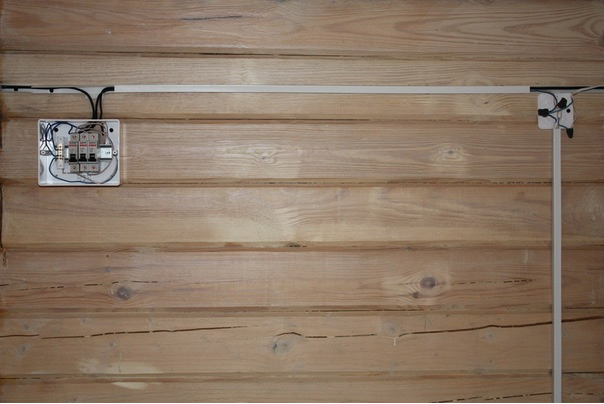

Монтаж по стенам
При выборе кабеля важно правильно выбрать его сечение, точнее сечение жил, которое определяет максимально возможные нагрузки на него. По цифрам в маркировке провода можно узнать количество жил и размер их сечения. Например, если указано 3*2,5, то значит в таком кабеле три жилы, с сечением 2,5 мм. Выбор сечения кабеля, кроме расчета максимальной нагрузки, определяется и типом монтажа проводки, а также материалом самих жил.
В зависимости от цели применения и необходимости решения конкретных технологических задач применяются разные виды данного изделия, которые отличаются не только формой, но и классом горючести пластиката используемого для изоляции:
~~~
ВВГ – имеет универсальное применение и может изготавливаться как из цельнолитых жил, так и многожильных
~~~
ВВГнг – специальный вид кабеля, не поддерживающий горение
~~~
ВВГнг-ls – изделие, не поддерживающее горение при одновременном обеспечении пониженного выделения газа и дыма от данного процесса

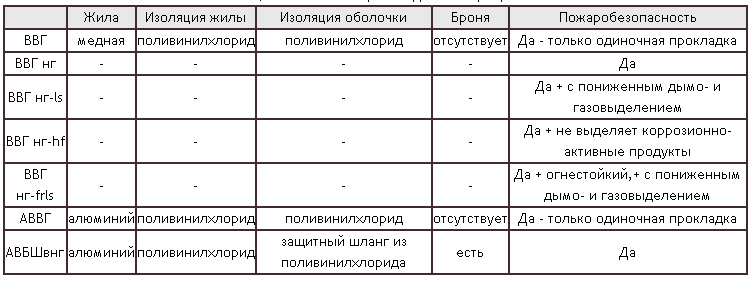

Классификация ВВГ кабеля

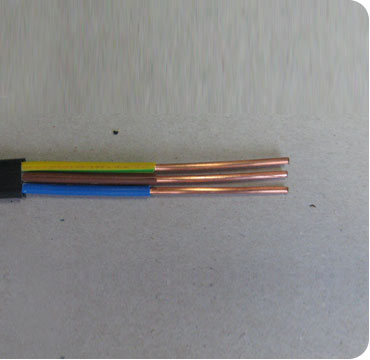

Изоляция может иметь разную цветовую окраску: нулевые жилы – голубую, заземления – желто-зеленную гамму.
Основные технические и эксплуатационные характеристики
- диапазон рабочих температур варьируется от -50 и до 50ºC, при этом влажность может достигать 98%;
- монтаж сетей допустим при температуре до -15 ºC;
- способен выдерживать длительный 70-градусный нагрев жил, в аварийном режиме (не более 8 часов) – до 80 ºC, а при токах короткого замыкания – до 160 ºC;
- допустимый радиус изгиба составляет:
- o для одножильных цельнолитых проводов – не менее 10 наружных диаметров;
- o для ВВГнг – не менее 15 Ø;
- o для многожильных – 7,5 Ø.
- срок службы составляет не менее 30 лет, гарантийный – 5 лет.
Несмотря на высокую пожарную безопасность провода ВВГ, при групповой прокладке электрораспределяющих сетей, обязательно устройство дополнительной пожарной защиты с использованием специальных средств и материалов огнезащиты.
